電纜橋架應該如何安裝呢?
穩定的電力輸送是離不開電力供應局以及電纜橋架廠的保障，所以有 效的保證電流的正常流通，當然是離不開電纜橋架的，那么電纜橋架應該如何安裝呢?
一、施工準備
1、作業條件
?、偻两üこ虘?yīng)全部結束且預留孔洞，預埋件符合設計要求，預埋件安裝牢固，強度合格。
?、跇蚣馨惭b沿線模板等設施已拆除完畢，場地清理干凈，道路暢 通。
?、鄹邔咏ㄖQ井內土建濕作業全部完成。
④電纜敷設時，電纜橋架應全部安裝結束，并經檢查合格。
2、專 業術語
橋架：由托架、附件和支(吊)架三類部件構成的、支承電纜線路的具有連續剛性的結構系統。
托架：直接承托電纜線路荷重的剛性槽形部件(托盤、梯架的直通及其彎通)。
有孔托盤：由帶孔眼的底板和側邊構成或由整塊鋼板孔后彎制成的槽形部件。
無孔托盤：由底板與側邊構成或由整塊鋼板彎制成的槽形部件。
組裝托盤：可任意組合的用螺栓或插接方式連接成槽形的部件。
梯架：由側邊與若干根橫檔構成的剛性梯形部件。
3、材料及機具
?、僦饕牧希弘娎|橋架的直線段、三通、彎通、橋架附件、支吊架、接地線等。
②輔助材料：膨脹螺栓、連接螺栓。
?、壑饕┕C(jī)具：手電鉆、沖擊鉆、電工工具、鋼鋸、電錘、施工活動架、雙梯等。
④測量器具：卷尺、線錘、水準儀、水平尺、兆歐表等。
二、施工流程
1、預留孔洞
根據施工圖標注的軸線部位，將預制好的木質框架，固定在標出的位置上，并進行調直找正，待現澆混凝土凝固模板拆除后，取下框架，并抹平孔洞口。
2、測量定位
根據設計圖或施工方案，從電纜橋架始端至終端(先干線后支線)找好水平或垂直線(建筑 物如有坡度，電纜橋架應隨其坡度)，確定并彈出支吊架的具體 位置。
3、支、吊架安裝
①用沖擊鉆鉆孔，孔洞的直徑誤差不得超過十0.50.3mm,深 度誤差不得超過+3血，成 孔后應將孔內殘存的碎屑清 除干凈。打孔的深 度應以將膨脹螺栓的套管全部埋入孔洞內，表 面平齊為宜，用木槌或墊上木塊后用鐵錘將膨脹螺栓敲入洞內，螺栓固定后，其頭部偏斜值 不應大于2mm。亦可采用帶膨脹螺母的鍍鋅通絲吊桿。
?、谧?制支架與吊架所用角鋼規格不小30mmX30mmX4mm,圓鋼直徑不小于8mm0自 制吊 支架必 須按設計要求進行防腐處理。
?、壑Ъ芘c吊架在安裝時應掛線或彈線找直，用水平尺找平，也可用紅外線水平儀找正找 平，以保證橋架安裝的觀感質量。
?、茌p鋼龍骨上敷設橋架應獨 立設置卡具吊裝或支撐系統，吊桿直徑不應小于8mm。
?、菰阡摻Y(jié)構上可用萬 能吊具進行安裝。

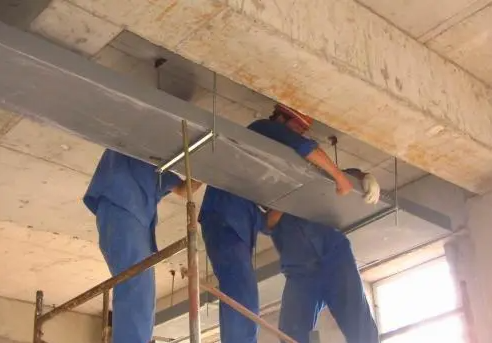

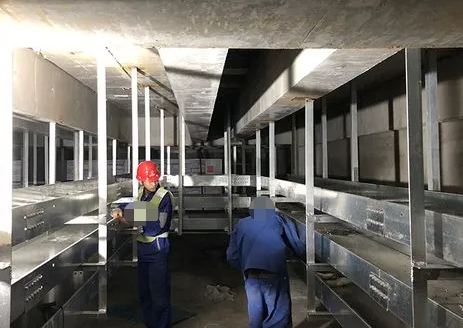

4、橋架安裝
?、偬菁?、托盤用連接板連接，墊圈、彈簧墊、螺母緊固，螺母應位于梯架、托盤外側。
②橋架與電氣柜、箱、盒連接時，進、出線口處應用抱腳連接，并用螺絲緊固，末端應 加裝封堵。
?、蹣蚣芙?jīng)過建筑物的變形縫(伸縮縫、沉降縫)時，橋架本身應斷開，槽內用內連接板 搭接，一端不需固定。
④橋架的直角彎、三通、四通應采用廠家配套的相應部件，施工單位不宜自 制;橋架蓋 板應無翹角，接口應嚴密、整齊。
⑤電纜橋架在穿過防火墻及防火樓板時，應采取防火隔離措施。
5、接地線安裝
?、贅蚣苋L應為良好的電氣通路。鍍鋅制品的橋架搭接處用螺母、平墊、彈簧墊緊固后 可不做跨接地線。如果設計另有要求的，按設計施工。
②橋架在建筑變形縫處須做跨接地線，跨接地線要留有余量。
三、成品保護
1、電纜橋架安裝時，應保持墻面和頂板的清潔。
2、電纜橋架及支架安裝完畢后，應加以保護，以防其表面被污染或劃傷。
3、安裝金屬橋架線槽時，應注意保持墻面的清潔。
4、電纜敷設完成后，橋架蓋板應齊全平實，不得遺漏，并防止損壞和污染橋架。
5、室內沿橋架或托盤敷設電纜，宜在管道及空調工程基本施工完畢后進行，防止其他專 業 施工時損傷電纜。
6、電纜兩端處的門窗裝好并加鎖，防止電纜丟失或損壞。
以上就是我們邢臺電纜橋架廠總結的關于電纜橋架的知識點，希望可以給您帶來幫助!當然，您也可以聯系我們盛紅橋架廠。
